Z3132x10萬向搖臂鉆床是一款可實現全方位360度方向鉆孔的搖臂鉆床，鉆孔直徑為32mm，所以也叫32液壓搖臂鉆床。能夠進行多種形式加工，包含鉆孔、擴孔、鉸孔等加工。首要組成部分有底座、外立柱、內立柱、搖臂、主軸箱、工作臺等。

Z3132x10萬向搖臂鉆床的設計是為適應在大中型零件上完成任何角度的鉆孔，鉸孔，锪孔，平面及攻螺紋等工作，以及為適應鉆孔前后各種平面的微量銑削。外觀造型美觀大方，總體布局勻稱協調。采用機械偉動，機械夾緊，機械變速操作簡便。導軌經超高頻淬火。搖臂自動升降，主軸自動進刀，生產效率高。結構可靠，制造精良，保證了機床精度持久性。

Z3132x10萬向搖臂鉆床適用范圍：

Z3132x10萬向搖臂鉆床的設計是為適應在大中型零件上完成任何角度的鉆孔，鉸孔，锪孔，平面及攻螺紋等工作，以及為適應鉆孔前后各種平面的微量銑削。可用于小批量，單件生產，是機械制造行業特別是機械維修部門常用的機床之一。在對待特大工件附進或吊裝在零件上進行加工。要求該機床機動靈活，節省工時，適用于重型機械，機床，內燃機，電機，船舶制造及軍工行業。同時可以做鉆孔、擴孔、鏜孔、鉸孔、刮平面、攻螺紋和其他類似的工作，適用于各類機器制造業中加工中小型零件，也適用于修理車間。在有工藝裝備的條件下，還可進行鏜孔等功能，廣泛適用于機械加工各部門，尤其是中小型企業、鄉鎮企業和個體工業更為適宜。

Z3132x10萬向搖臂鉆床工作原理：

Z3132萬向搖臂鉆床原理是齒輪箱套在立柱上，另一端和搖臂用回轉盤連接，用T型螺栓固定，齒輪箱通過光杠傳輸給主軸動力，而且安裝主軸的滑塊托板也是用的回轉盤和T型螺栓固定。這樣的話，Z3132x10萬向搖臂鉆床就有3個部位可以旋轉360度。搖臂可以整體的圍繞立柱旋轉360度，也可以帶動齒輪箱水平旋轉360度，而且主軸還可以在平行于搖臂的基礎上旋轉360度。通過這三個部位的旋轉，保證各個角度的鉆孔。

Z3132x10萬向搖臂鉆床性能特點：

1、加工范圍大：傳統的萬向搖臂鉆床加工范圍實際上受到很大局限，例如：當主軸轉到水平位置時，除非主軸箱處于搖臂最外端，否則由于搖臂與主軸平行且離的過近，而使工件無法置于鉆頭軸向移動范圍之內（即無法加工工件）。而我們山東威力重工機床有限公司生產的Z3132x10萬向搖臂鉆床則完全克服了上述缺點，因為其特殊結構，使得主軸無論轉到何種角度，主軸始終處于最外端，這就不會因搖臂的干涉而使加工受到絲毫影響。

2、鉆孔位置調整方便：鉆孔位置調整時不需要搖手把使主軸箱沿搖臂導軌移動，而只需要輕松推拉搖臂上一特定部位，即可使主軸方便、快捷地到達新的加工位置。

3、一機多用：一臺電機即可驅動主軸旋轉，又可控制搖臂升降，而且這兩種運動分別進行，主軸旋轉時搖臂不升降，搖臂升降時主軸不旋轉，這樣設計結構簡單，操作方便，省時省力。

4、成本低：由于徹底摒棄了傳統的萬向搖臂鉆床的設計格局，在完全保留原有功能的前提下進行功能重組，結構優化，使得零部件大大減少，因而降低了成本。

5、外形美觀大方：傳統的萬向搖臂鉆床由于有不可缺少、卻又無法隱蔽而不得不裸露的花鍵軸，裸露花鍵軸的存在既不安全，又顯得布局零亂。而Z3132x10萬向搖臂鉆床取消了花鍵軸，除主軸"部分在箱外、部分在箱內"外，其余運動部件都裝在簡單整齊的齒輪箱（搖臂）內，這樣設計，使得整體造型線條明快、新穎獨特、美觀大方。

6、Z3132x10萬向搖臂鉆床導軌經超高頻淬火。搖臂自動升降，主軸自動進刀，生產效率高。結構可靠，制造精良，保證了機床精度持久性。部件嚴格篩選，無砂眼，無形變，精密加工保證機器穩定性及精度。電控部分采用純銅電機及國家3c認證產品，安全穩定壽命長。

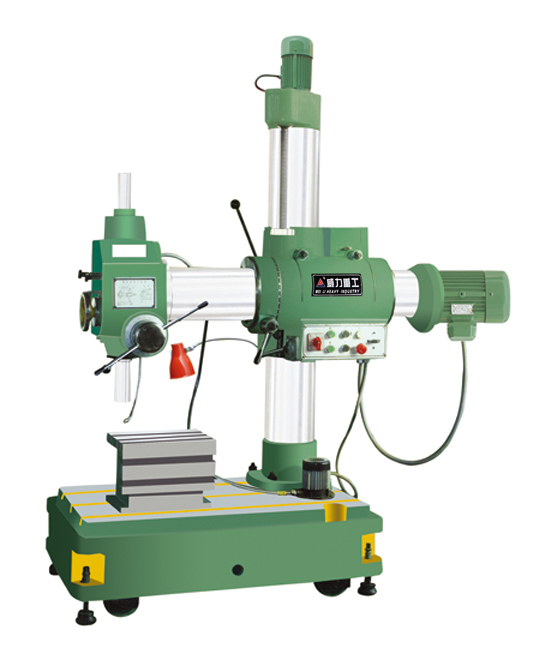

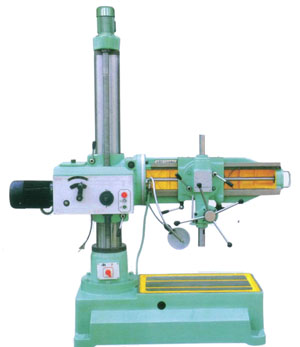

Z3132x10萬向搖臂鉆床實景拍攝：

Z3132x10萬向搖臂鉆床售后服務：

感謝您購買山東威力重工Z3132x10萬向搖臂鉆床！

為了使我們的服務讓您更滿意購買后請認真閱讀保修卡并妥善保存。若在購買后或在使用過程中有發現異常，請直接與廠家聯絡。

質保期：國家標準，質保期一年（以簽訂合同之日起），終身服務

1、負責貴方的操作人員的技術培訓及現場操作技術培訓等。

2、用戶提出的技術問題咨詢或要求指導，我公司會及時給予解釋和幫助。我公司保證與用戶保持長期、良好的技術交流和協作關系。

3、全國售后服務監督電話：0632-5863817。

4、若Z3132x10萬向搖臂鉆床系統發生故障，我公司在接到貴方的電話通知后，1小時內做出回應，三小時內提出排除故障的解決方案，以確?；謴?fù)系統正常運行，如需上門服務，省內24小時到位，省外48小時到位（偏遠地區除外）。
