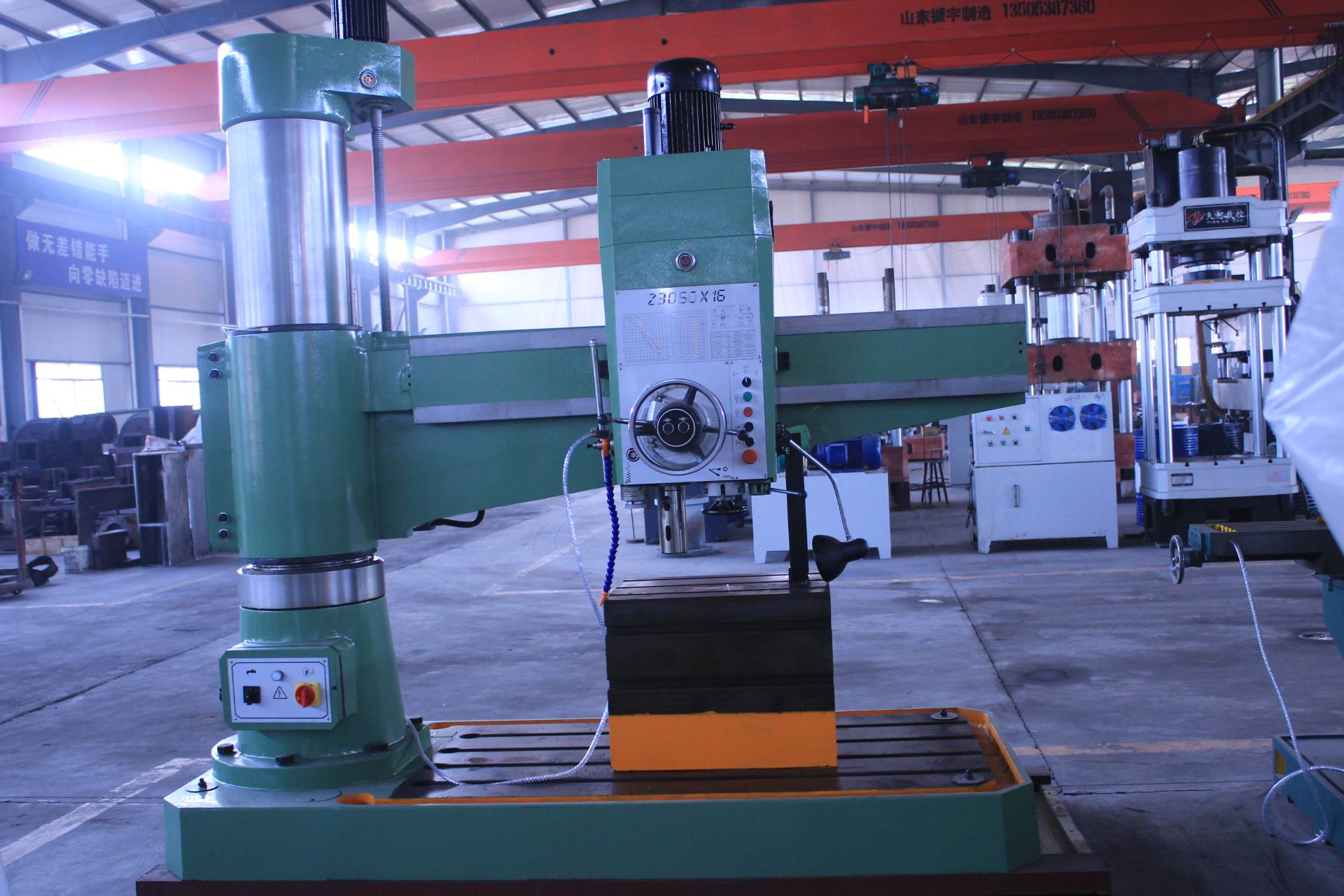

Z3050×16液壓搖臂鉆床底座一端固定有內立柱，外套有外立柱，外套可繞內立柱360度旋轉。搖臂的一端是套，套在外層的立柱上，做上下運動。因絲桿與外柱連成一體，而升降螺母固定在搖臂上，使搖臂無法繞著外柱轉動，只能與外立柱一起繞內立柱回轉。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

Z3050×16液壓搖臂鉆床的幾種運動形式：加工時，主軸箱通過專用緊固裝置緊固在搖臂導軌上，外柱緊固在內柱上，搖臂緊固在外柱上，然后進行鉆孔。鉆孔時，鉆頭進行旋轉切削和縱向進給，其運動形式如下:

1、Z3050×16液壓搖臂鉆床的主軸運動為旋轉運動，搖臂也可以在立柱上和下上下移動，以適應加工不同高度的工件。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

2、進給運動為主軸的縱向進給。

3、輔助運動有：當Z3050×16液壓搖臂鉆床主軸箱在搖臂長度方向上移動時，搖臂和外搖臂一起在內搖臂和外搖桿的共同作用下，在外搖臂上進行旋轉。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

4、Z3050×16液壓搖臂鉆床的主軸運動是主軸和進給運動，為此，主軸馬達拖曳一臺主軸馬達，分別通過主軸傳動機構，進給機構實現主軸的旋轉和進給。
