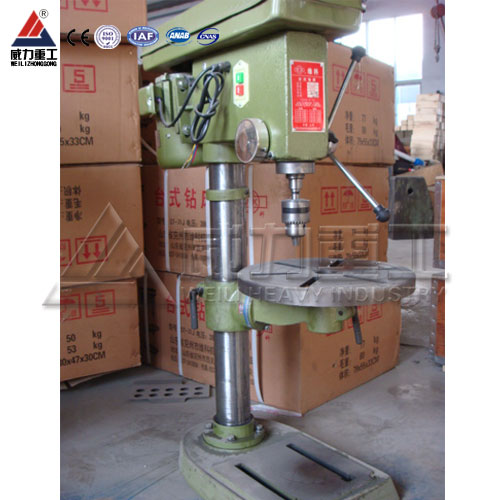

常見的ST-20J臺式鉆床故障主要有哪些?本文將從主軸電動機M1、搖臂升降、立柱、主軸箱這幾方面進行分析闡述。具體如下所示。

1、主軸電動機M1的常見故障

常見故障有M1不能起動、缺相運行、不能停止等。這些故障與車床的主軸電動機的常見故障相似，請自己分析。

2、搖臂升降的故障

(1)搖臂不能上升。按下SB4，KM4是否吸合。KM4不吸合時，請檢查KM4線圈通電回路。KM4吸合時，M3是否反轉。若M3不反轉，請檢查M3反轉主電路。若M3反轉，搖臂是否松開。若搖臂不松開，請檢查液壓系統。若搖臂松開，SQ2是否壓下。若sQ2未壓下，請檢查SQ2的安裝位置、觸點等。若SQ2壓下，KM2是否吸合。KM2不吸合時，請檢查KM2線圈通電回路。如KM2吸合，則檢查M2主電路。

(2)搖臂不能下降。按下SB5，KM4是否吸合。KM4不吸合時，請檢查KM4線圈通電回路。KM4吸合時，M3是否反轉。若M3不反轉，請檢查M3反轉主電路。若M3反轉，搖臂是否松開。若搖臂不松開，請檢查液壓系統。若松開，SQ2是否壓下。若sQ2未壓下，請檢查SQ2的安裝位置、觸點等。若sQ2壓下，KM3是否吸合。KM3不吸合時，請檢查KM3線圈通電回路。如KM3吸合，則檢查M2主電路。

3、立柱、主軸箱的故障

(1)立柱、主軸箱不能松開。接通電源，按下SB6不動，看KT2、KT3是否吸合。不吸合時，請檢查KT2、KT3線圈通電回路。若KT2、KT3吸合，看KM4是否吸合。不吸合時，請檢查KM4線圈通電回路。若KM4吸合時，M3是否反轉。若M3不反轉，檢查M3主電路。若M3反轉，YB是否供給壓力油。若Ⅶ不供壓力油，檢查液壓泵YB是否工作。若YB供壓力油，YA是否吸合。若YA不吸合，請檢查YA線圈通電回路及二位六通液壓閥HF。若YA吸合，請檢查機械、液壓夾緊系統。

(2)立柱、主軸箱不能夾緊。該檢修思路與立柱、主軸箱不能松開檢修有相似之處，請自行分析。

以上所述即為常見的ST-20J臺式鉆床故障介紹。
